概述

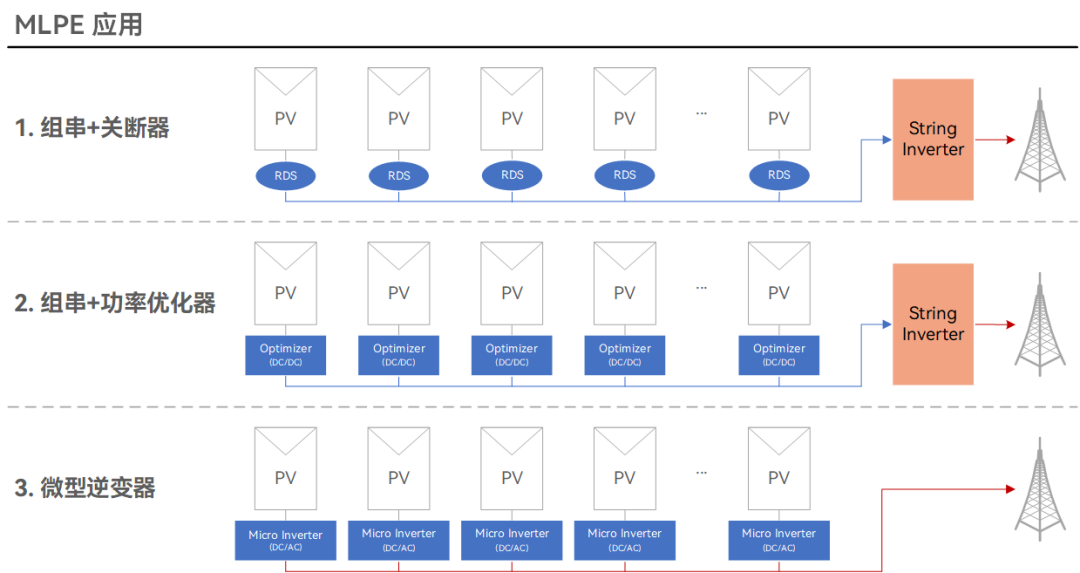

MLPE (Module Level Power Electronics) 组件级电力电子，是指一类能够对电能进行精细化控制的电力电子器件，包括关断器、功率优化器、微型逆变器等。目前MLPE已在分布式光伏市场中得以广泛应用，主要发挥着对单个或几个光伏组件电力进行逆变、关断、监控、功率优化等功能的作用。

扰动观察法（Perturb and Observe）是使用较广泛的一种MPPT算法，扰动观察法也叫爬山法。其工作原理是给一个扰动输出电压信号（U±△U），再测量并计算其功率P(K)的变化，并与扰动之前的功率值P(K-1)相比，根据比较结果调整扰动方向, 参考以下的扰动过程。

广芯微电子（广州）股份有限公司采用自研微处理器芯片UM3241F-VCT6，设计MPPT功率优化器方案平台。芯片集成Cortex-M4内核，其性能如下：

• 系统最高主频240MHz

• 最大支持512KB Flash，160KB SRAM

• 内置12bit，16通道5.25Msps的SAR ADC，支持差分输入

• 支持USB、CAN、QSPI接口

• 支持硬件加速运算协处理器（sin、cos、arctan、双曲正弦、双曲余弦、平方根、乘法、除法等）

• 支持硬件加解密引擎（AES 128/256, SHA256，随机数发生器）

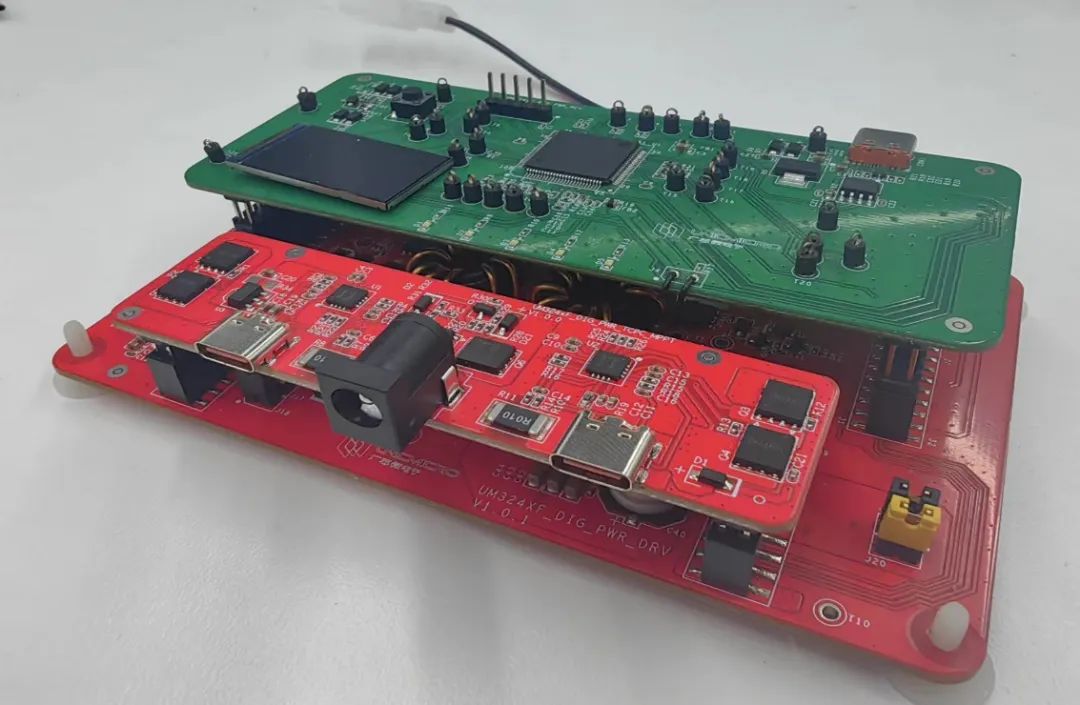

广芯微功率优化器参考板

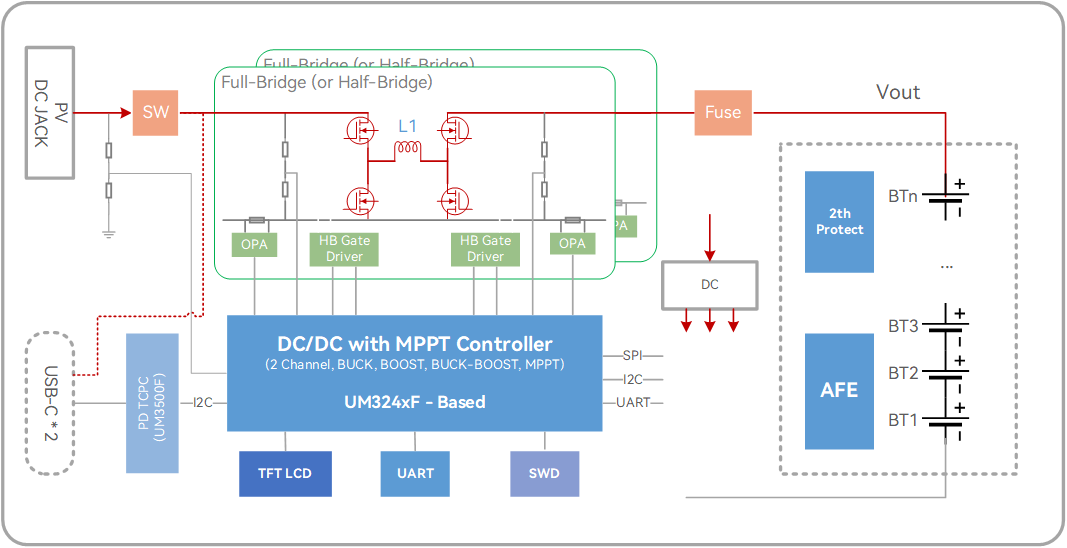

硬件框图

参考方案规格：

• DC-DC控制器

• MPPT功能

• 其他可选功能

• 支持软件升级
